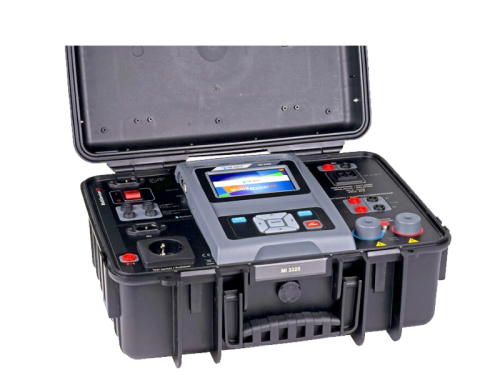

Metrel MI 3325

Nowy przyrząd pomiarowy Metrel MultiServicerXD to zaawansowany tester bezpieczeństwa urządzeń oraz rozdzielnic elektrycznych. W połączeniu z adapterem A 1460 CE umożliwia automatyczne wykonywanie wielu testów z poziomu jednego gniazda pomiarowego. Dzięki oprogramowaniu Metrel ES Manager użytkownik może tworzyć własne testy automatyczne i przesyłać je do pamięci testera. Urządzenie wraz z adapterem A 1460 obsługuje pełen zakres funkcji badania bezpieczeństwa, takich jak:

Pomiar ciągłości połączeń ochronnych
Rezystancja izolacji
Wysokonapięciowy test wytrzymałości izolacji (do 1,5 kV)
Pomiar prądów upływu (różnicowego, w przewodzie PE, dotykowego)
Pomiar mocy

Bez podłączonego adaptera A 1460 przyrząd MI 3325 MultiServicerXD umożliwia pomiar wytrzymałości izolacji napięciami z zakresu 100 V - 5 kV AC. Urządzenie wyposażono w zaawansowany, a jednocześnie intuicyjny interfejs użytkownika oparty na dotykowym, kolorowym wyświetlaczu 3,4” oraz łatwym w obsłudze organizerze pamięci, co pozwala na sprawne zarządzanie nawet dużą liczbą danych.

Przyrząd oferuje zaawansowane narzędzia, umożliwiające tworzenie własnych testów automatycznych z dowolnie wybieranymi wartościami granicznymi, służącymi do oceny wyniku (pozytywny/negatywny). Istnieje możliwość przesyłania baz danych z oprogramowania PC. Oprogramowanie Metrel Electrical Safety Manager umożliwia przesyłanie testów automatycznych, projektów i wyników do i z przyrządu, a także magazynowanie danych oraz tworzenie zaawansowanych raportów pomiarowych. Dzięki mnogości funkcji pomiarowych, odporności na trudne warunki pracy oraz zaawansowanemu oprogramowaniu, Metrel MI 3325 CE MultiServicerXD jest idealnym przyrządem do testowania bezpieczeństwa sprzętu elektrycznego, nawet w najbardziej wymagających lokalizacjach.

Funkcje pomiarowe:

Ciągłość PE (2-przewodowo i 4-przewodowo) prądem 0,2 A, 10 A, 25 A + spadek napięcia dla 10 A
Wytrzymałość izolacji (także test programowalny) 100 V - 5000 V AC
Rezystancja izolacji (także z sondą) napięciami 250 V, 500 V, 1000 V DC
Zastępczy prąd upływu (także z sondą) dla 110 V AC oraz 230 V AC
Impedancja pętli zwarcia (L-PE) oraz spodziewany prąd zwarciowy
Impedancja pętli zwarcia (L-PE) oraz spodziewany prąd zwarciowy bez wyzwolenia wyłącznika RCD
Impedancja linii (L-L, L-N) oraz spodziewany prąd zwarciowy
Różnicowy prąd upływu
Prąd upływu przez PE
Dotykowy prąd upływu
Test funkcjonalny (moc P/Q/S, napięcie, prąd, cos ϕ, częstotliwość, THD U, THD I, PF)
Testowanie RCD (czas i prąd zadziałania, napięcie dotykowe)
Polaryzacja
Prąd za pomocą cęgów
Napięcie, częstotliwość, kolejność faz
Test warystora
Spadek napięcia
Czas rozładowania

Cechy użytkowe:

Dotykowy kolorowy wyświetlacz o przekątnej 4,3”
Możliwość obsługi przyrządu z poziomu ekranu dotykowego lub tradycyjnie z poziomu przycisków
Zaimplementowane testy AUTO SEQUENCE® pozwalające na automatyzację i przyspieszenie pomiarów
Pomiar parametrów RCD typu AC, A, B, B+ oraz F
Testowanie spawarek elektrycznych (z pomocą adaptera A1422) zgodnie z PN-EN 60974-4
Sprawdzenia funkcjonalne
Oględziny
Inspekcje tworzone przez użytkownika
Wbudowane ekrany pomocy
Wbudowane charakterystyki zabezpieczeń do automatycznej oceny wyników pomiarów impedancji linii/pętli zwarcia
Monitorowanie wartości napięć w czasie rzeczywistym
Wytrzymałość izolacji napięciem 5 kV przy 250 VA
Ciągłość: 4-przewodowy test ciągłości prądami 0,2 A, 10 A oraz 25 A umożliwiający dokładniejsze pomiary
Komunikacja poprzez RS232, USB, Ethernet lub Bluetooth w celu pobierania danych lub zdalnego sterowania przyrządem
Zasilanie testera możliwe z sieci w układzie TT, TN, IT oraz przy napięciu 115 V
Automatyczna procedura pomiaru parametrów wyłączników RCD
Zautomatyzowana procedura pomiaru impedancji
Możliwość filtrowania funkcji pomiarowych w oparciu o zastosowanie przyrządu
Obsługa kart Micro-SD. Karta 8 GB w wyposażeniu standardowym, maksymalnie do 32 GB
Oprogramowanie Metrel ES Manager do tworzenia struktur pamięci, testów automatycznych AUTO SEQUENCE® oraz pobierania wyników i tworzenia raportów

Przykładowe zastosowania:

Badania bezpieczeństwa maszyn elektrycznych
Badanie bezpieczeństwa wyrobów na linii produkcyjnej
Badanie bezpieczeństwa elektrycznych urządzeń przenośnych (PAT)
Badanie bezpieczeństwa rozdzielnic
Badanie bezpieczeństwa spawarek

Zastosowanie w przemyśle w oparciu o normy:

Bezpieczeństwo maszyn elektrycznych w oparciu o PN-EN 60204 edycja 5 i 6
Bezpieczeństwo rozdzielnic elektrycznych w oparciu o PN-EN 61439-1 edycja 2
Bezpieczeństwo elektrycznych urządzeń przenośnych (PAT) w oparciu m.in. o VDE 0701-0702, AS/NZS 3760
Bezpieczeństwo spawarek elektrycznych w oparciu o PN-EN 60974-4 edycja 2

Normy:

Funkcjonalność:

VDE 0701-702
Code of Practice
AS/NZS 3760
IEC/EN 61439
IEC/EN 60204
IEC/EN 60974-4
EN 50191

Bezpieczeństwo:

EN 61010-1
EN 61010-2-030
EN 61010-031
EN 61010-2-032
EN 61557

EMC:

EN 61326-1

Wypożycz ten miernik

Więcej informacji o mierniku Metrel MI 3325 na naszej stronie www.merserwis.pl
