Metrel MI 3394

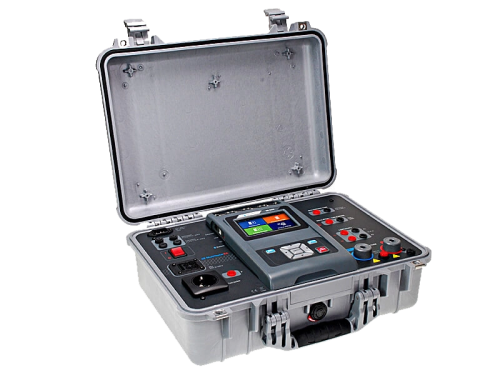

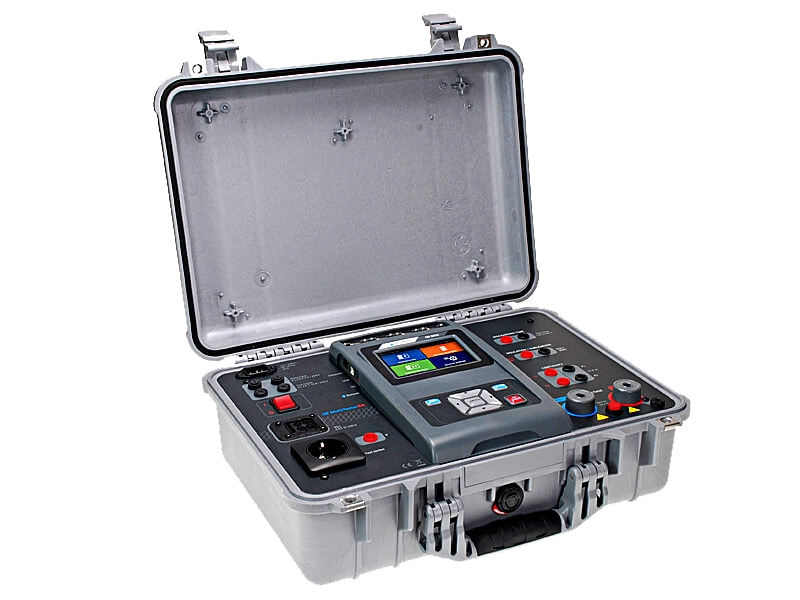

Metrel MI 3394 CE MultiTesterXA to przenośne urządzenie pomiarowe zaprojektowane do oceny bezpieczeństwa elektrycznego oraz certyfikacji CE urządzeń, maszyn i rozdzielnic niskiego napięcia w trakcie ich produkcji. Oprogramowanie Metrel ES Manager na komputery PC pozwala na przesyłanie automatycznych sekwencji testowych, projektów oraz pobieranie wyników i generowanie raportów. Dzięki funkcjom pomiarowym oraz automatyzacji, przyrząd sprawdza się w wielu zastosowaniach.
Po połączeniu z A1600 CE Switch 5kV, urządzenie łączy wszystkie funkcje MI 3394 i rozszerza je do czterech kanałów testowych HV oraz dwóch 4-przewodowych kanałów testowych ciągłości. CE Switch może współpracować z oddzielnymi skrzynkami połączeniowymi (jak A1626/1627/A1688) z różnymi rodzajami styków. Całe działanie przełącznika CE jest kontrolowane przez główny przyrząd, eliminując potrzebę interwencji użytkownika podczas testów. Zintegrowane są połączenia I/O i diody LED do sterowania Autosekwencjami. Obsługiwane są testy urządzeń elektrycznych z wieloma punktami połączeń, a przełącznik rozpoznaje adapter i zapobiega podłączeniu zbyt wysokiego napięcia/prądu (ochrona HW i SW).
Funkcje pomiarowe:
- Wytrzymałość izolacji, programowalne testy (AC/DC)
- Ciągłość połączeń ochronnych
- Rezystancja izolacji
- Zastępczy prąd upływu
- Różnicowy prąd upływu
- Dotykowy prąd upływu
- Prąd upływu w przewodzie PE
- Czas rozładowania (napięcia szczątkowe)
- Testy funkcjonalne (moc P/Q/S, napięcie, prąd, cosϕ, częstotliwość, ThdU, ThdI, PF)
Cechy użytkowe:
- Zarządzanie danymi: innowacyjny organizer pamięci ułatwia gromadzenie danych.
- Mnogość złącz pomiarowych: możliwość wyboru między pojedynczymi testami a testami automatycznymi z jednego gniazda.
- Obsługa adapterów: A 1460 XA CE ADAPTER umożliwia testowanie wszystkich funkcji z jednego gniazda.
- Obsługa kart MicroSD: karta 8 GB w standardzie, maksymalna pojemność karty to 32 GB.
- Kolorowy wyświetlacz: 4,3-calowy kolorowy ekran dotykowy.
- Testy wytrzymałościowe: testy izolacji napięciem AC (5,1 kV przy 500 VA) i DC (6 kV).
- Pomiar ciągłości: testy metodą 4-przewodową prądami 0,2 A, 4 A, 10 A, 25 A.
- Komunikacja: interfejsy RS232, USB oraz Bluetooth do przesyłania danych, odbierania i zdalnego sterowania.
- Testowanie w różnych układach sieci: TT, TN, IT oraz napięciu 115 V.
Zastosowanie:
- Laboratoria
- Zautomatyzowane linie produkcyjne
- Wyspecjalizowane warsztaty
Normy:
Funkcjonalność:
- IEC 60335 - Urządzenia do użytku domowego
- IEC 61439 - Rozdzielnice oraz sterownice niskiego napięcia
- IEC 60598 - Oświetlenie
- IEC 60950 - Urządzenia IT
- IEC 61010 - Wymagania bezpieczeństwa dla wyposażenia elektrycznego
- VDE 0701-702 - Badanie elektrycznych urządzeń przenośnych
- EN 50191 - Powstawanie oraz funkcjonowanie elektrycznych urządzeń pomiarowych
Bezpieczeństwo:
- PN-EN 61010-1
- PN-EN 61010-2-030
- PN-EN 61010-031
- PN-EN 61557
Kompatybilność elektromagnetyczna:
- PN-EN 61326-1
