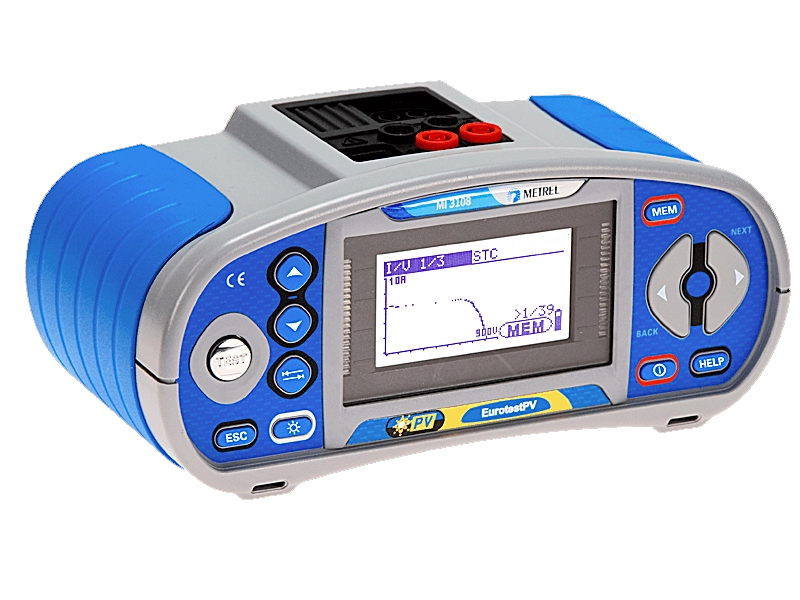

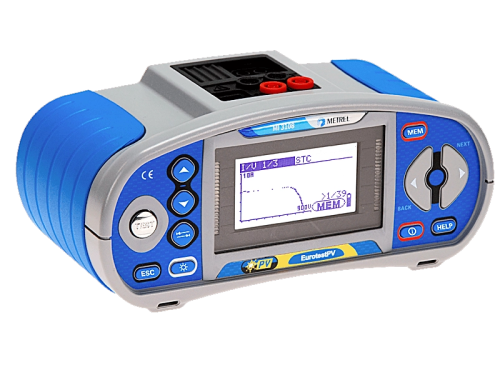

Metrel MI 3108 PS
Metrel MI 3108 PS EurotestPV to urządzenie łączące funkcje miernika wielofunkcyjnego parametrów instalacji elektrycznych oraz testera instalacji fotowoltaicznych. Urządzenie wykonuje kompleksowe pomiary instalacji zgodnie z normą PN-EN 61557. Umożliwia testowanie instalacji zarówno po stronie AC (zgodnie z PN-HD 60364-6), jak i po stronie DC (zgodnie z PN-EN 62446). Miernik oferuje m.in. możliwość tworzenia charakterystyk I-U, przeliczania parametrów do wartości STC (standardowe warunki testowe), oraz pomiary mocy po stronach AC i DC falownika/inwertera (jednofazowo, opcjonalnie trójfazowo). Urządzenie jest zaprojektowane do pomiarów instalacji fotowoltaicznych o maksymalnych parametrach 1000V / 15 A DC. Dla zapewnienia wysokiego poziomu bezpieczeństwa użytkownika, Metrel MI 3108 PS EurotestPV dostarczany jest z sondą bezpieczeństwa, gwarantującą bezpieczne odłączenie urządzenia od instalacji przy każdym użyciu.
Model MI 3108 PS pozwala na wykonywanie pomiarów Kategorii 1 oraz pomiarów Kategorii 2 - jednocześnie pomiarów wielkości elektrycznych, jednocześnie pomiarów środowiskowych.
Instalacje fotowoltaiczne
Pomiary instalacji PV po stronie DC
- Napięcie, prąd, moc, energia
- Rezystancja izolacji
- Uoc – napięcie otwartego obwodu oraz Isc – prąd zwarciowy
- Charakterystyka I-U stringów i modułów fotowoltaicznych
- Irradiancja
- Temperatura panelu fotowoltaicznego
Pomiary instalacji PV po stronie AC
- Napięcie, prąd, moc, energia, współczynnik mocy, harmoniczne
- Obliczanie wydajności paneli fotowoltaicznych, falownika oraz efektywności instalacji
Instalacje elektryczne
- Rezystancja izolacji
- Ciągłość przewodów ochronnych
- Impedancja linii
- Impedancja pętli (funkcja wysokim prądem oraz bez wyzwalania RCD)
- Testowanie RCD (typy AC, A, F, B i B+)
- Rezystancja uziemienia
- Prąd AC (obciążenia oraz upływu)
- Napięcie TRMS, częstotliwość, kolejność faz
- Moc, energia, harmoniczne
Cechy użytkowe
Instalacje fotowoltaiczne
- Obliczanie wartości STC: Zmierzona irradiancja i temperatura umożliwiają przeliczanie prądów i napięć na wartości STC (standardowe warunki testowe), co pozwala na ich porównanie z wartościami referencyjnymi, nawet przy innych warunkach pomiarowych.
- Graficzna prezentacja charakterystyki: Wyświetlanie charakterystyki I-U stringu/panelu na ekranie LCD miernika.
- Pomiary mocy i wydajności: Możliwość pomiaru dwóch wartości napięcia oraz dwóch wartości prądu podczas jednoczesnego testowania wartości po stronie AC i DC w instalacji jednofazowej.
- Zdalny rejestrator parametrów środowiskowych: Opcjonalne urządzenie do zdalnego pomiaru irradiancji i temperatury panelu PV podczas pomiarów.
Instalacje elektryczne
- Funkcja Auto RCD: Automatyczna procedura testowania wyłączników różnicowoprądowych RCD.
- Pomiar impedancji pętli zwarcia bez wyzwolenia RCD: Funkcja Zs (RCD) umożliwia dokładny pomiar impedancji pętli zwarcia bez wyzwolenia wyłączników różnicowoprądowych RCD.
- Obsługa wyłączników RCD typu B: Urządzenie pozwala na pomiar parametrów wyłączników RCD typu B, reagujących na upływ prądu stałego.
- Pomiar rezystancji uziemienia: Przyrząd umożliwia wykonanie pomiaru rezystancji uziemienia metodą trójprzewodową.
- Zaimplementowane charakterystyki zabezpieczeń nadprądowych: Urządzenie automatycznie ocenia wynik pomiaru impedancji linii/pętli zwarcia.
- Monitorowanie napięcia w czasie rzeczywistym: Funkcja umożliwia podgląd trzech wartości napięć w czasie rzeczywistym.
- Funkcja oscyloskopu: Graficzne przedstawienie charakterystyki U/I na ekranie urządzenia.
- Analiza harmonicznych: Pomiar mocy jednofazowej z analizą do 11 harmonicznej.
- Pamięć: Możliwość zapisu do 1800 wyników pomiarowych lub 500 graficznych wyników wraz z datą i godziną wykonania pomiarów.
- Komunikacja BT: Komunikacja ze smartfonami i tabletami z systemem Android poprzez opcjonalny adapter Bluetooth.
- PC SW Eurolink PRO: W zestawie oprogramowanie dla PC, umożliwiające pobieranie wyników, tworzenie struktury instalacji oraz drukowanie wyników pomiarów.
Zastosowanie
- Testowanie bezpieczeństwa, ocena efektywności oraz rozwiązywanie problemów z nieprawidłową pracą instalacji fotowoltaicznych.
- Pomiar mocy oraz efektywności energetycznej po stronie AC i DC.
- Odbiorcze i okresowe testowanie domowych i przemysłowych instalacji elektrycznych niskiego napięcia.
