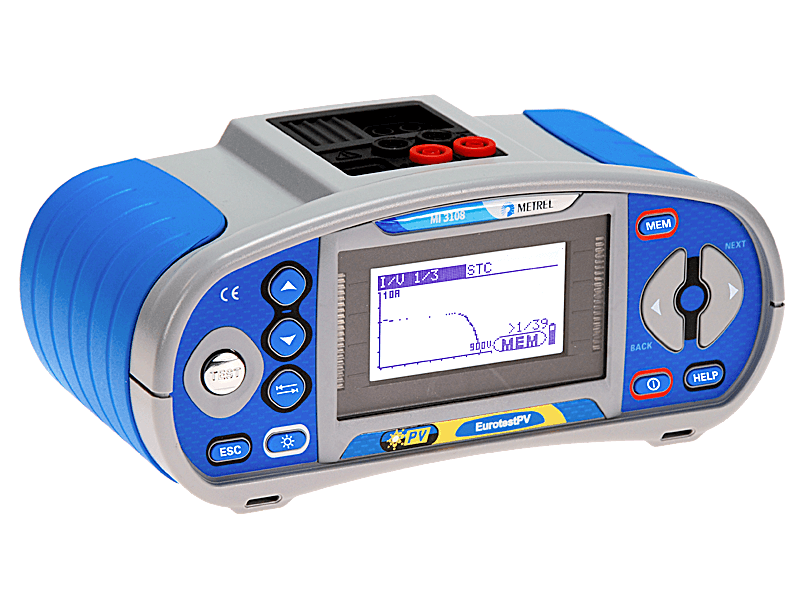

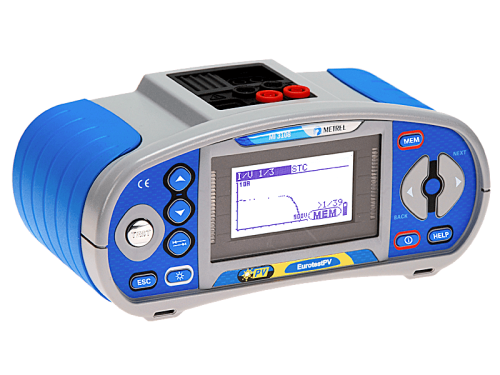

Metrel MI 3108 ST
Metrel MI 3108 ST EurotestPV łączy w sobie funkcje miernika parametrów instalacji elektrycznych oraz testera instalacji fotowoltaicznych. Urządzenie wykonuje pełne pomiary instalacji zgodnie z normą PN-EN 61557. Umożliwia testowanie instalacji zarówno po stronie AC (zgodnie z PN-HD 60364-6), jak i DC (zgodnie z PN-EN 62446). Miernik pozwala na tworzenie charakterystyk I-U, przeliczanie parametrów na wartości STC (standardowe warunki testowe) oraz pomiary mocy po stronie AC i DC falownika/inwertera (jednofazowo, z możliwością trójfazowo jako opcja). Urządzenie zostało zaprojektowane do pomiarów instalacji fotowoltaicznych o maksymalnych parametrach 1000V/15 A DC. Aby znacznie zwiększyć bezpieczeństwo użytkownika, Metrel MI3108 ST EurotestPV dostarczany jest z sondą bezpieczeństwa, zapewniającą bezpieczne odłączenie przyrządu od instalacji przy każdym użyciu.
Model MI 3108 ST pozwala na wykonywanie pomiarów Kategorii 1 oraz pomiarów Kategorii 2 - oddzielnie pomiarów wielkości elektrycznych, oddzielnie pomiarów środowiskowych.
Instalacje fotowoltaiczne
Pomiary instalacji PV po stronie DC
- Napięcie, prąd, moc, energia
- Rezystancja izolacji
- Uoc – napięcie otwartego obwodu oraz Isc – prąd zwarciowy
- Charakterystyka I-U stringów i modułów fotowoltaicznych
- Irradiancja
- Temperatura panelu fotowoltaicznego
Pomiary instalacji PV po stronie AC
- Napięcie, prąd, moc, energia, współczynnik mocy, harmoniczne
- Obliczanie wydajności paneli fotowoltaicznych, falownika oraz efektywności instalacji
Instalacje elektryczne
- Rezystancja izolacji
- Ciągłość przewodów ochronnych
- Impedancja linii
- Impedancja pętli (test wysokim prądem i bez wyzwalania RCD)
- Testowanie RCD (typy AC, A, F, B i B+)
- Rezystancja uziemienia
- Prąd AC (obciążenia oraz upływu)
- Napięcie TRMS, częstotliwość, kolejność faz
- Moc, energia, harmoniczne
Cechy użytkowe
Instalacje fotowoltaiczne
- Obliczanie wartości STC: Zmierzone parametry prądów i napięć (przy danej irradiancji i temperaturze) można przeliczyć na wartości STC (uzyskane w standardowych warunkach pomiarowych), umożliwiając ich porównanie z wartościami referencyjnymi, nawet jeśli pomiary zostały wykonane w innych warunkach.
- Graficzna prezentacja charakterystyki: Urządzenie odwzorowuje charakterystykę I-U stringu/panelu na ekranie LCD.
- Pomiary mocy i wydajności: Pomiar dwóch wartości napięcia i dwóch wartości prądu podczas jednoczesnego testu wartości po stronie AC i DC w instalacji jednofazowej.
- Zdalny rejestrator parametrów środowiskowych: Opcjonalny rejestrator do zdalnego pomiaru irradiancji i temperatury panelu PV podczas testów.
Instalacje elektryczne
- Funkcja Auto RCD: Automatyczna procedura pomiaru wyłączników różnicowoprądowych RCD.
- Pomiar impedancji pętli zwarcia bez wyzwolenia RCD: Funkcja Zs (RCD) umożliwia precyzyjny pomiar impedancji pętli zwarcia bez wyzwolenia wyłączników różnicowoprądowych RCD.
- Obsługa wyłączników RCD typu B: Miernik umożliwia testowanie wyłączników RCD typu B reagujących na upływ prądu stałego.
- Pomiar rezystancji uziemienia: Urządzenie wykonuje pomiary rezystancji uziemienia metodą trójprzewodową.
- Zaimplementowane charakterystyki zabezpieczeń nadprądowych: Urządzenie automatycznie ocenia wyniki pomiaru impedancji linii/pętli zwarcia.
- Monitorowanie napięcia w czasie rzeczywistym: Urządzenie umożliwia podgląd trzech wartości napięć w czasie rzeczywistym.
- Funkcja oscyloskopu: Graficzne przedstawienie charakterystyki U/I na ekranie miernika.
- Analiza harmonicznych: Pomiar mocy jednofazowej z analizą do 11 harmonicznej.
- Pamięć: Możliwość zapisu do 1800 wyników pomiarowych lub 500 graficznych wyników wraz z datą i godziną wykonania pomiarów.
- Komunikacja BT: Umożliwia komunikację ze smartfonami i tabletami z systemem Android poprzez opcjonalny adapter Bluetooth.
- PC SW Eurolink PRO: Standardowe oprogramowanie dla PC, umożliwiające pobieranie wyników, tworzenie struktury instalacji i drukowanie wyników pomiarów.
Zastosowanie
- Testowanie bezpieczeństwa, ocena efektywności oraz rozwiązywanie problemów z nieprawidłową pracą instalacji fotowoltaicznych.
- Pomiar mocy i efektywności energetycznej po stronie AC i DC.
- Odbiorcze i okresowe testowanie domowych i przemysłowych instalacji elektrycznych niskiego napięcia.
