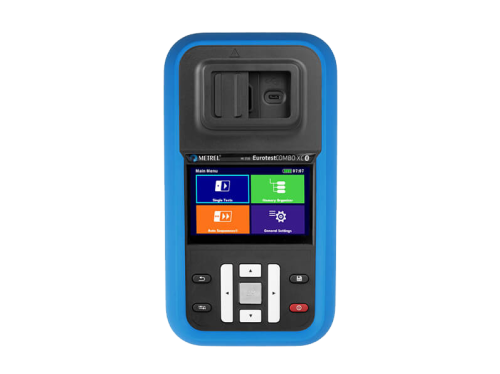

Metrel MI 3136 EurotestCOMBO XC Wielofunkcyjny miernik instalacji elektrycznych

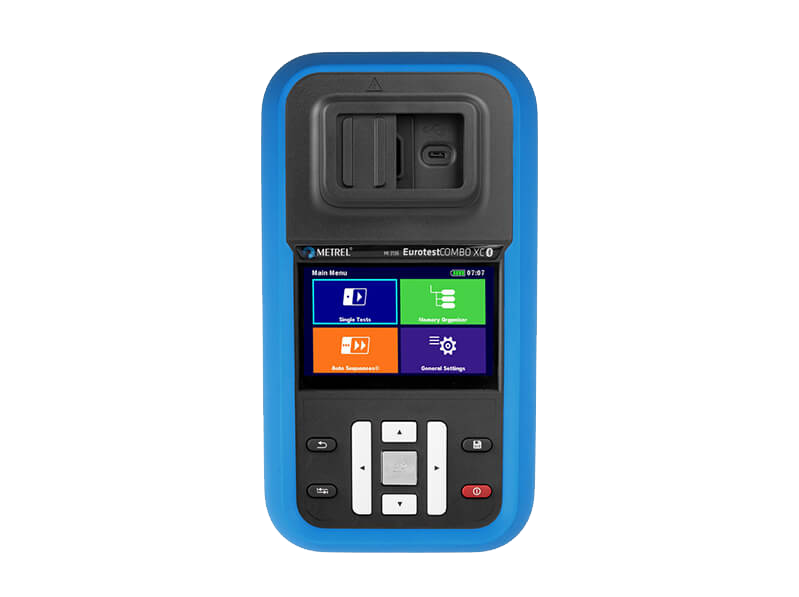

Metrel MI 3136 EurotestCOMBO XC wielofunkcyjny miernik instalacji elektrycznych
Metrel MI 3136 EurotestCOMBO XC to wielofunkcyjny miernik przeznaczony do kontroli bezpieczeństwa instalacji elektrycznych niskiego napięcia. Umożliwia wykonywanie pomiarów ciągłości przewodów, rezystancji izolacji, impedancji pętli zwarcia, parametrów wyłączników różnicowoprądowych RCD, rezystancji uziemienia, napięcia oraz częstotliwości. Automatyczne sekwencje pomiarowe Auto TT i Auto TN usprawniają wykonywanie odbiorczych i okresowych badań instalacji elektrycznych.
Miernik instalacji elektrycznych do pomiarów odbiorczych i okresowych
- Pomiar rezystancji izolacji instalacji elektrycznych
- Pomiar ciągłości przewodów ochronnych i połączeń wyrównawczych
- Pomiar impedancji pętli zwarcia
- Szybki pomiar impedancji pętli zwarcia bez wyzwalania RCD
- Testowanie wyłączników różnicowoprądowych RCD
- Pomiar rezystancji uziemienia metodą 3-przewodową
- Pomiar napięcia i częstotliwości
- Automatyczne procedury pomiarowe Auto TT, Auto TT RCD, Auto TN i Auto TN RCD
- Automatyczne odwracanie polaryzacji podczas pomiaru ciągłości
- Wbudowane tabele bezpieczników do oceny wyników pomiaru impedancji pętli zwarcia
- Kolorowy ekran dotykowy TFT 4,3"
- Łączność Wi-Fi, Bluetooth oraz USB-C
Zastosowanie
- Odbiorcze pomiary instalacji elektrycznych
- Okresowe kontrole instalacji niskiego napięcia
- Badania instalacji w układach sieci TT i TN
- Kontrola instalacji elektrycznych w budynkach mieszkalnych
- Pomiary instalacji w budynkach biurowych i obiektach użytkowych
- Diagnostyka i lokalizacja problemów w instalacjach niskiego napięcia
- Kontrola instalacji odgromowych i uziemień
- Prace serwisowe i utrzymanie instalacji elektrycznych
- Pomiary stacji ładowania pojazdów elektrycznych AC po zastosowaniu opcjonalnego adaptera
Wielkości mierzone
- Rezystancja izolacji
- Rezystancja przewodów ochronnych i połączeń wyrównawczych
- Impedancja pętli zwarcia
- Rezystancja uziemienia
- Napięcie
- Częstotliwość
- Czas zadziałania wyłączników RCD
- Prąd zadziałania wyłączników RCD
Wielkości obliczane
- Przewidywany prąd zwarciowy na podstawie impedancji pętli zwarcia
- Ocena wyniku pomiaru impedancji względem parametrów zabezpieczenia
- Ocena poprawności działania wyłączników różnicowoprądowych
- Ocena wyników automatycznych sekwencji pomiarowych
Rodzaje zastosowań
- Instalacje elektryczne niskiego napięcia
- Instalacje w układzie TT
- Instalacje w układzie TN
- Instalacje odgromowe i uziemiające
- Budynki mieszkalne i biurowe
- Obiekty przemysłowe i użytkowe
- Pomiary odbiorcze i okresowe
- Serwis i utrzymanie instalacji elektrycznych
Komunikacja i obsługa wyników
- Wi-Fi
- Bluetooth
- USB typu C
- Możliwość tworzenia struktury badanej instalacji w pamięci miernika
- Współpraca z oprogramowaniem Metrel ES Manager
- Obsługa Metrel Cloud Storage i Metrel Cloud App
- Możliwość archiwizacji i dalszego opracowania wyników pomiarów
Specyfikacja techniczna miernika Metrel MI 3136
| CIĄGŁOŚĆ | |||
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| Pomiar prądem 7 mA 2-przewodowy |
0,0 Ω – 19,99 Ω | 0,1 Ω | ±(5% odczytu + 3 cyfry) |
| 20 Ω – 1999 Ω | 1 Ω | ±(5% odczytu + 3 cyfry) | |
| Pomiar prądem 200 mA 2-przewodowy |
0,00 Ω – 19,99 Ω | 0,01 Ω | ±(3% odczytu + 3 cyfry) |
| 20,0 Ω – 199,9 Ω | 0,1 Ω | ±5% odczytu | |
| 200 Ω – 1999 Ω | 1 Ω | ±5% odczytu | |
| Rpe RCD: Nie |
0,00 Ω – 19,99 Ω | 0,01 Ω | ±(5% odczytu + 5 cyfr) |
| 20,0 Ω – 199,9 Ω | 0,1 Ω | ±(5% odczytu + 5 cyfr) | |
| 200 Ω – 1999 Ω | 1 Ω | ±(5% odczytu + 5 cyfr) | |
| Rpe RCD: Tak, bez wyzwalania |
0,00 Ω – 19,99 Ω | 0,01 Ω | ±(5% odczytu + 10 cyfr) |
| 20,0 Ω – 99,9 Ω | 0,1 Ω | ±(5% odczytu + 10 cyfr) | |
| 100 Ω – 199,9 Ω | 0,1 Ω | ±10% odczytu | |
| 200 Ω – 1999 Ω | 1 Ω | ±10% odczytu | |
| REZYSTANCJA IZOLACJI | |||
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| R izo 50 / 100 / 250 V |
0,00 MΩ – 19,99 MΩ | 0,01 MΩ | ±(5% odczytu + 3 cyfry) |
| 20,0 MΩ – 99,9 MΩ | 0,1 MΩ | ±10% odczytu | |
| 100,0 MΩ – 199,9 MΩ | 0,1 MΩ | ±20% odczytu | |
| R izo 500 V |
0,00 MΩ – 19,99 MΩ | 0,01 MΩ | ±(5% odczytu + 3 cyfry) |
| 20,0 MΩ – 199,9 MΩ | 0,1 MΩ | ±5% odczytu | |
| 200 MΩ – 999 MΩ | 1 MΩ | ±10% odczytu | |
| R izo 1000 V |
0,00 MΩ – 19,99 MΩ | 0,01 MΩ | ±(5% odczytu + 3 cyfry) |
| 20,0 MΩ – 199,9 MΩ | 0,1 MΩ | ±5% odczytu | |
| 200 MΩ – 999 MΩ | 1 MΩ | Orientacyjna | |
| Um | 0 V – 1200 V | 1 V | ±(3% odczytu + 3 cyfry) |
| RCD | |||
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| RCD Uc | 0,0 V – 20,0 V | 0,1 V | (-0% / +15%) od odczytu ± 10 cyfr |
| RCD RL | 0 – 9999 Ω | 1 Ω | Wartość obliczona (RL = U / IΔN) |
| RCD (t) | 0,0 ms – 40,0 ms | 0,1 ms | ±1 ms |
| 40,1 ms – 999,9 ms | 0,1 ms | ±3 ms | |
| 1000 ms – 1999 ms | 1 ms | ±3 ms | |
| 2,00 s – 10,00 s | 10 ms | ±3 ms | |
| RCD I Rampa | 0,1 mA – 99,9 mA | 0,1 mA ±10% | ±0,1 IΔN |
| 100 mA – 999 mA | 1 mA ±10% | ±0,1 IΔN | |
| 1,00 A – 1,10 A | 10 mA ±10% | ||
Wyposażenie
- Futerał
- Przewód pomiarowy Schuko
- Przewód pomiarowy 3-żyłowy
- Przewód USB-C z zasilaczem do ładowania
- 3 × sonda pomiarowa
- 3 × krokodylek pomiarowy
- Instrukcja obsługi
- Świadectwo wzorcowania
Więcej informacji o mierniku Metrel MI 3136 EurotestCOMBO XC na stronie merserwis.pl
