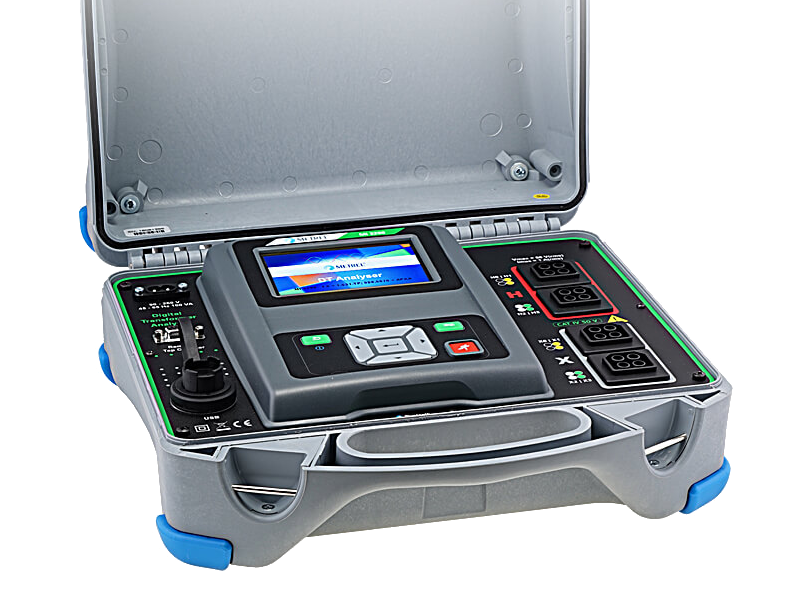

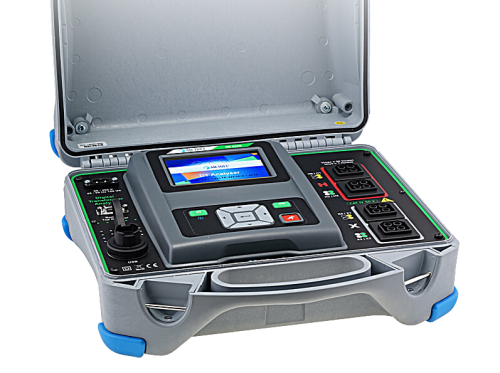

Metrel MI 3280 Cyfrowy analizator transformatorów
Metrel MI 3280 cyfrowy analizator transformatorów
Metrel MI 3280 to przenośny cyfrowy analizator przeznaczony do diagnostyki transformatorów jednofazowych i trójfazowych. Umożliwia pomiar przekładni zwojowej, przesunięcia fazowego, prądu magnesującego oraz rezystancji uzwojeń. Przyrząd może być wykorzystywany do badania transformatorów mocy do 1,6 MVA, przekładników napięciowych oraz przekładników prądowych.
Analizator transformatorów do diagnostyki i pomiarów serwisowych
- Pomiar przekładni zwojowej transformatorów jednofazowych
- Pomiar przekładni zwojowej transformatorów trójfazowych
- Pomiar przesunięcia fazowego pomiędzy uzwojeniami
- Pomiar prądu magnesującego
- Pomiar rezystancji uzwojeń transformatorów jednofazowych
- Pomiar rezystancji uzwojeń transformatorów trójfazowych
- Automatyczne sekwencje pomiarowe AutoSequence
- Zapisywanie wyników pomiarowych w pamięci urządzenia
- Łączność Bluetooth z komputerem, tabletem i urządzeniami mobilnymi
- Współpraca z oprogramowaniem Metrel ES Manager
- Kolorowy ekran dotykowy LCD 3,4"
- Obudowa o stopniu ochrony IP65 przy zamkniętej pokrywie
Zastosowanie
- Diagnostyka transformatorów jednofazowych
- Diagnostyka transformatorów trójfazowych
- Badanie transformatorów mocy do 1,6 MVA
- Badanie przekładników napięciowych
- Badanie przekładników prądowych
- Kontrola przekładni transformatora
- Kontrola stanu uzwojeń transformatora
- Pomiary serwisowe i diagnostyczne w energetyce
- Badania urządzeń elektroenergetycznych podczas prac utrzymaniowych
Wielkości mierzone
- Przekładnia zwojowa
- Przesunięcie fazowe
- Prąd magnesujący
- Rezystancja uzwojeń
Obsługa i automatyzacja pomiarów
- Automatyczne sekwencje testowe AutoSequence
- Kolorowy ekran dotykowy LCD 3,4"
- Wbudowane ekrany pomocy
- Pamięć wyników pomiarowych
- Łączność Bluetooth
- Współpraca z oprogramowaniem Metrel ES Manager
- Tworzenie struktur pomiarowych
- Edycja automatycznych sekwencji testowych
- Przesyłanie wyników do komputera
- Tworzenie raportów z wykonanych pomiarów
Specyfikacja techniczna analizatora Metrel MI 3280
| PRZEKŁADNIA ZWOJOWA | |||
| Napięcie pomiarowe | Zakres | Rozdzielczość | Dokładność |
| 80 V | 0,8000 – 8000,0 | 0,0001 – 0,1 | od ±(0,2% wskazania + 2 cyfry) |
| 40 V | 0,8000 – 8000,0 | 0,0001 – 0,1 | od ±(0,2% wskazania + 2 cyfry) |
| 10 V | 0,8000 – 8000,0 | 0,0001 – 0,1 | od ±(0,2% wskazania + 2 cyfry) |
| 5 V | 0,8000 – 8000,0 | 0,0001 – 0,1 | od ±(0,2% wskazania + 2 cyfry) |
| 1 V | 0,8000 – 8000,0 | 0,0001 – 0,1 | zależna od zakresu |
| PRĄD MAGNESUJĄCY | |||
| Częstotliwość | Zakres | Rozdzielczość | Dokładność |
| 55 / 65 / 70 Hz | 0,10 mA – 1,10 A | 0,01 mA – 0,01 A | ±2% wskazania |
| PRZESUNIĘCIE FAZOWE | |||
| Częstotliwość | Zakres | Rozdzielczość | Dokładność |
| 55 / 65 / 70 Hz | -180,00° – 180,00° | 0,01° | ±0,05° |
| REZYSTANCJA UZWOJEŃ | |||
| Prąd pomiarowy | Zakres | Rozdzielczość | Dokładność |
| 10 mA – 1000 mA | 1,0 mΩ – 999,9 Ω | 0,1 mΩ – 0,1 Ω | ±2% wskazania |
| DANE OGÓLNE | |||
| Zasilanie | Akumulator Li-ion 14,4 V DC / 4,4 Ah | ||
| Czas ładowania | około 4,5 godz. | ||
| Zasilanie sieciowe | 90–260 V AC, 45–65 Hz | ||
| Stopień ochrony | IP65 przy zamkniętej pokrywie / IP54 przy otwartej | ||
| Kategoria przepięciowa | 50 V CAT IV | ||
| Wymiary | 360 × 160 × 330 mm | ||
| Masa | 8,8 kg z akumulatorem i akcesoriami | ||
Wyposażenie
- Analizator Metrel MI 3280
- 4 × czterożyłowy przewód pomiarowy z krokodylkiem, 2,5 m
- Przewód USB
- Przewód zasilający
- Miękka torba transportowa
- Licencja Metrel ES Manager BASIC
- Instrukcja obsługi
- Świadectwo wzorcowania
