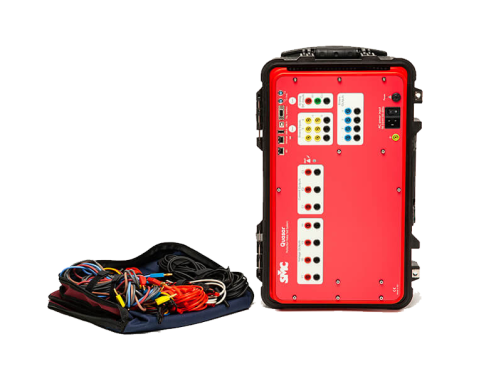

SMC Quasar Tester zabezpieczeń przekaźnikowych

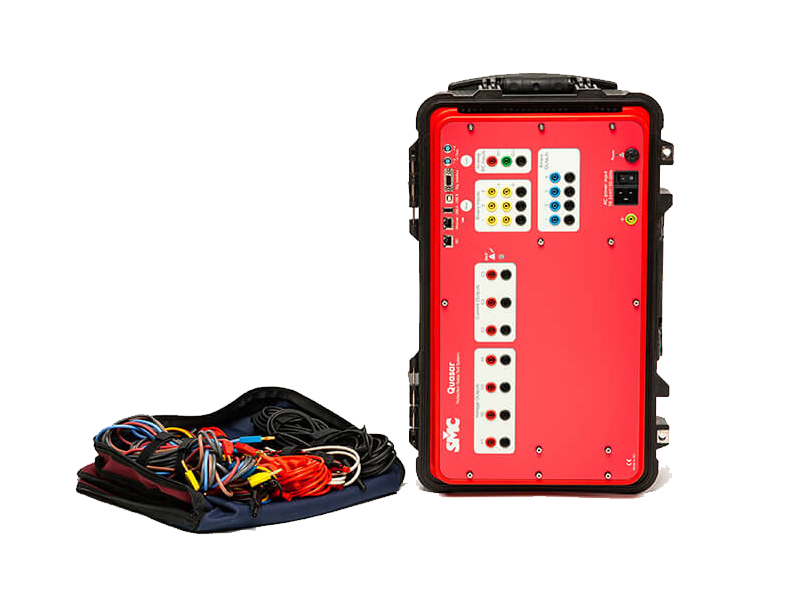

SMC Quasar tester zabezpieczeń przekaźnikowych
SMC Quasar to trójfazowy tester przeznaczony do badania, uruchamiania i diagnostyki przekaźników zabezpieczeniowych po stronie wtórnej. Urządzenie umożliwia generowanie precyzyjnych sygnałów prądowych i napięciowych oraz wykonywanie testów zabezpieczeń nadprądowych, napięciowych, różnicowych, odległościowych i innych funkcji stosowanych w automatyce elektroenergetycznej. Obsługa standardu IEC 61850, rozbudowane wejścia i wyjścia binarne oraz możliwość automatyzacji procedur pomiarowych pozwalają wykorzystać tester zarówno podczas uruchomień nowych zabezpieczeń, jak i podczas badań okresowych i diagnostyki awarii.
Tester przekaźników do badań zabezpieczeń elektroenergetycznych
- Trójfazowe testowanie przekaźników zabezpieczeniowych
- 4 wyjścia napięciowe do 300 V
- 6 wyjść prądowych, w tym trzy kanały do 35 A i do 60 A w krótkim czasie
- Możliwość konfiguracji wyjść jako 7 kanałów prądowych
- 6 wyjść niskopoziomowych do testowania czujników, mierników i dodatkowych modułów
- 6 wejść binarnych oraz 4 wyjścia binarne
- Pomiar zewnętrznych sygnałów napięciowych i prądowych DC
- Obsługa standardu IEC 61850
- Łączność Ethernet, Wi-Fi i USB
- Sterowanie z poziomu oprogramowania Windows oraz aplikacji Android
- Automatyzacja procedur testowych i powtarzalnych sekwencji pomiarowych
- Możliwość rozbudowy systemu o dodatkowe źródła, synchronizację GPS i IRIG-B oraz moduły wejść i wyjść
Zastosowanie
- Uruchamianie nowych przekaźników zabezpieczeniowych
- Badania okresowe zabezpieczeń na stacjach i podstacjach elektroenergetycznych
- Testowanie zabezpieczeń nadprądowych
- Testowanie zabezpieczeń napięciowych
- Badanie zabezpieczeń różnicowych
- Badanie zabezpieczeń odległościowych
- Diagnostyka usterek układów zabezpieczeniowych
- Kalibracja i weryfikacja nastaw przekaźników
- Testowanie cyfrowych systemów zabezpieczeń wykorzystujących IEC 61850
Wielkości generowane
- Napięcie AC i DC do 300 V na pojedynczym wyjściu napięciowym
- Prąd AC i DC do 35 A na wyjściach wysokoprądowych
- Prąd do 60 A przez maksymalnie 3 minuty na wybranych kanałach
- Sygnały niskopoziomowe w zakresie do 10 Vacpk
- Częstotliwość sygnału od 0 do 2000 Hz
- Kąt fazowy od 0 do 360°
- Napięcie pomocnicze DC do 300 V
Wielkości mierzone
- Zewnętrzne napięcie DC do ±10 V
- Zewnętrzny prąd DC do ±20 mA
- Czas zadziałania przekaźnika
- Stan wejść binarnych
- Reakcja układu zabezpieczeniowego na zadane wartości prądu i napięcia
- Parametry czasowe działania zabezpieczeń
Wielkości obliczane i analizowane
- Czas zadziałania i powrotu przekaźnika
- Progi zadziałania zabezpieczeń
- Charakterystyki czasowo-prądowe
- Charakterystyki zabezpieczeń odległościowych
- Zależności fazowe pomiędzy generowanymi sygnałami
- Porównanie rzeczywistych parametrów z nastawami zabezpieczenia
- Ocena poprawności działania funkcji zabezpieczeniowych
Rodzaje zastosowań
- Energetyka zawodowa
- Stacje i podstacje elektroenergetyczne
- Zakłady przemysłowe posiadające własne układy zabezpieczeń
- Firmy wykonujące pomiary i badania zabezpieczeń
- Serwis i utrzymanie ruchu systemów elektroenergetycznych
- Producenci i integratorzy przekaźników zabezpieczeniowych
- Uruchomienia i odbiory instalacji elektroenergetycznych
Komunikacja i sterowanie
- Dedykowany port Ethernet IEC 61850
- Ethernet LAN
- Wi-Fi
- USB A
- USB B
- Interfejs rozszerzeń cyfrowych
- 16 wejść i 8 wyjść dla IEC 61850
- Sterowanie z aplikacji Android
- Sterowanie z oprogramowania dla systemu Windows
Wyposażenie
- 8 × przewód pojedynczy: 4 × czarny, 2 × czerwony, 1 × żółty, 1 × niebieski
- 1 × przewód 6-żyłowy: 3 × czarny, 3 × czerwony
- 3 × klucz
- 1 × przewód Ethernet
- 1 × przewód zasilający
- 1 × zestaw bezpieczników
- 6 × przewód czerwony
- 6 × przewód czarny
- 6 × przewód z końcówką pomiarową: 2 × czerwony, 2 × żółty, 2 × niebieski
Dane techniczne SMC Quasar
| Wyjścia główne | |
| 4 × wyjścia napięciowe | |
| Zakres | 0–300 V (0–900 V szeregowo) lub 0–5 A (0–20 A równolegle) |
| Moc | 100 VA / 100 W |
| Rozdzielczość | 10 mVac |
| Dokładność | AC: 0,1% w.w. ± 0,03% zakresu DC: 0,25% w.w. ± 0,05% zakresu |
| 6 × wyjścia prądowe | |
| Zakres | 3 × 0–35 A (0–60 A przez 3 min), 3 × 0–5 A |
| Moc | 275 VA / 385 W, 100 VA / 100 W |
| Rozdzielczość | 1 mA |
| Dokładność | AC: 0,1% w.w. ± 0,03% zakresu DC: 0,2% w.w. ± 0,03% zakresu |
| 6 × wyjścia niskopoziomowe | |
| Zakres | 0–10 Vacpk (maks. 1 mA) |
| Rozdzielczość | 250 μV |
| Częstotliwość | |
| Szerokość pasma | 3 kHz |
| Regulacja | 0–2000 Hz |
| Rozdzielczość | 125 μHz |
| Dokładność | 10 ppm |
| Kąt fazowy | |
| Zakres | 0–360° |
| Rozdzielczość | 0,001° |
| Dokładność | ±0,1° wartości przy 50 Hz ±10% zakresu |
| Pomocnicze źródło DC | |
| Zakres | 0–300 V DC |
| Moc | 100 W |
| Rozdzielczość | 15 mV |
| Dokładność | 0,25% w.w. ± 0,05% zakresu |
| Wyjścia / wejścia binarne | |
| 6 wejść | 3 w pełni izolowane pary Tryby: bezpotencjałowy (5 V DC / 20 mA), potencjałowy (±400 Vpp) Progi: ±1,5 V / ±15 V Prędkość zliczania: 3 kHz (100 kHz w jednej parze) |
| 4 wyjścia | Przekaźnikowe: maks. 300 V / 2000 VA / 240 W Półprzewodnikowe: maks. 30 mA / 120 V, 10 mA / 300 V DC Maksymalna prędkość: 100 µs |
| Czasomierz | |
| Zakres | 0,0001–99999,9999 s |
| Rozdzielczość | 0,1 ms |
| Wejścia pomiarowe | |
| Napięcie | Maks. ±10 V |
| Prąd | ±20 mA |
| Dokładność | 0,02% wartości ± 0,02% zakresu |
| Komunikacja | |
| Złącza | Ethernet IEC 61850, Ethernet LAN, Wi-Fi, USB A, USB B, rozszerzenia cyfrowe |
| IEC 61850 | Wejścia: 16, wyjścia: 8, interfejs: dedykowany RJ-45 Ethernet |
| Sterowanie | |
| Oprogramowanie | Aplikacja Android i oprogramowanie Windows |
| Dane ogólne | |
| Zasilanie | 100–260 V AC, 50–60 Hz, maks. 2200 W |
| Obudowa | ABS z kółkami i wysuwanym uchwytem |
| Temperatura pracy | 0°C do +50°C (32°F do +122°F) |
| Wymiary | 560 × 230 × 350 mm (22" × 9" × 14") |
| Waga | 19,5 kg |
| Zgodność z normami | CE / IEC 61010 / EMC-50081-2 / EN-50082-2 |
