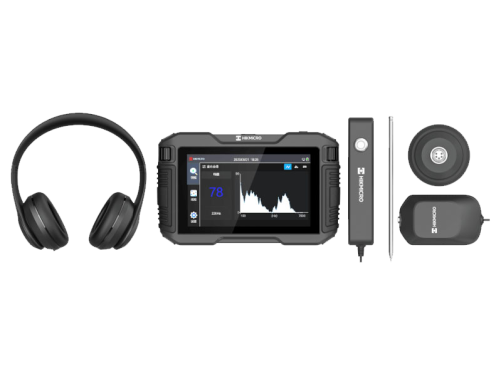

Hikmicro AD21P Geofon do wycieków wody
HIKMICRO AD21P geofon do wykrywania wycieków wody
HIKMICRO AD21P to elektroniczny geofon przeznaczony do akustycznej lokalizacji wycieków w instalacjach wodnych i grzewczych. Urządzenie wykrywa dźwięki oraz drgania powstające w miejscu nieszczelności i pomaga precyzyjnie zawęzić obszar poszukiwania wycieku. Zakres częstotliwości od 150 do 7500 Hz, dwa tryby detekcji oraz zestaw sond umożliwiają prowadzenie pomiarów na podłogach, ścianach i bezpośrednio na elementach instalacji. Funkcja SuperDetect wspomaga analizę sygnału i wskazywanie miejsc, w których prawdopodobieństwo występowania wycieku jest największe.
Geofon akustyczny do lokalizacji wycieków wody
- Akustyczne wykrywanie nieszczelności w instalacjach wodnych i grzewczych
- Zakres częstotliwości od 150 do 7500 Hz
- Technologia SuperDetect wspomagająca lokalizację miejsca wycieku
- Dwa tryby pracy: dynamiczny i punktowy
- Cztery zakresy filtracji częstotliwości ułatwiające ograniczenie zakłóceń
- Sonda podłogowa do lokalizacji instalacji i wycieków pod posadzkami
- Sonda ręczna do pomiarów na ścianach i elementach instalacji
- 7-calowy ekran dotykowy LCD o rozdzielczości 1024 × 600 px
- Możliwość zapisywania nagrań dźwiękowych w formacie WAV oraz obrazów JPEG
- Wbudowana pamięć 4 GB
- Czas pracy na akumulatorze do około 11 godzin
Zastosowanie
- Lokalizacja wycieków w instalacjach zimnej i ciepłej wody
- Diagnostyka instalacji centralnego ogrzewania
- Wykrywanie nieszczelności w ogrzewaniu podłogowym
- Lokalizacja wycieków z rur prowadzonych pod posadzkami
- Poszukiwanie nieszczelności instalacji ukrytych w ścianach
- Diagnostyka instalacji ciśnieniowych w budynkach mieszkalnych i użytkowych
Wielkości mierzone
- Poziom sygnału akustycznego generowanego przez wyciek
- Częstotliwość dźwięków i drgań w zakresie od 150 do 7500 Hz
- Natężenie sygnału w kolejnych punktach pomiarowych
- Widmo częstotliwościowe rejestrowanego sygnału
Wielkości obliczane
- Porównanie poziomu sygnału pomiędzy poszczególnymi punktami pomiarowymi
- Wskazanie obszaru o największym prawdopodobieństwie występowania nieszczelności
- Analiza charakterystyki częstotliwościowej dźwięku wycieku
- Ocena sygnału z wykorzystaniem funkcji SuperDetect
Rodzaje zastosowań
- Instalacje wodociągowe
- Instalacje centralnego ogrzewania
- Ogrzewanie podłogowe
- Instalacje prowadzone w ścianach i posadzkach
- Diagnostyka budynków mieszkalnych
- Pomiary serwisowe i lokalizacja awarii instalacji
Tryby lokalizacji wycieku
- Tryb dynamiczny do szybkiego badania większego obszaru i obserwowania zmian poziomu sygnału
- Tryb punktowy do wykonywania i porównywania pomiarów w wybranych miejscach
- Filtr niskich częstotliwości 150–3000 Hz
- Filtr średnich częstotliwości 3000–6000 Hz
- Filtr wysokich częstotliwości 4500–7500 Hz
- Pełny zakres częstotliwości 150–7500 Hz
Wyposażenie
- futerał
- czujnik ręczny
- czujnik pobierania z dedykowanym przewodem
- uchwyt ręczny
- słuchawki
- ładowarka z 5 końcówkami
- przewód USB
- czujnik wtykowy
- 2x pasek
- instrukcja obsługi
Dane techniczne HIKMICRO AD21P
| Zakres częstotliwości | 150–7500 Hz |
| Tryby pomiarowe / filtry częstotliwości | Niskoczęstotliwościowy: 150–3000 Hz Średnioczęstotliwościowy: 3000–6000 Hz Wysokoczęstotliwościowy: 4500–7500 Hz Szerokopasmowy: 150–7500 Hz |
| Czujniki | Czujnik podłogowy, czujnik ręczny do pomiarów na ścianach, szpilka pomiarowa |
| Wzmocnienie | Dostosowywane do pomiaru |
| Wyświetlacz | 7" LCD Touch Screen, rozdzielczość 1024 × 600 px Jasność ekranu: manualna / automatyczna |
| Pamięć | Wbudowana pamięć EMMC 4 GB |
| Długość nagrania | Około 20 godzin |
| Formaty plików | Audio: WAV Zdjęcia: JPEG |
| Interfejs USB | USB 2.0, USB Type-C |
| EMC | EN55032:2015+A11:2020 EN50130-4:2011+A1:2014 EN61000-3-3:2013 |
| Temperatura pracy | -10°C do 50°C (14°F do 122°F) |
| Temperatura przechowywania | -40°C do 70°C (-34°F do 142°F) |
| Odporność na upadek | Do 1,2 m (3,93 ft) |
| Masa | Jednostka główna: 821 g (1,81 lb) Czujnik ręczny: 239 g (0,53 lb) Czujnik podłogowy: 490 g (1,08 lb) Słuchawki: 214 g (0,47 lb) Cały zestaw: 3000 g (6,61 lb) |
| Wilgotność | < 90% (bez kondensacji) |
| Akumulator | Akumulator litowo-jonowy (Li-ion) Czas pracy: do 11 godzin Czas ładowania: około 3 godz. do 90%, około 6 godz. do 100% |
| Stopień ochrony | Jednostka główna: IP40 Czujnik ręczny: IP54 Czujnik podłogowy: IP66 |
HIKMICRO AD21P – prezentacja działania
Więcej informacji o geofonie HIKMICRO AD21P na stronie merserwis.pl
